Sådan betjenes wire stripping and terminal crimping machine

Terminaltrådsstripping- og krimpmaskiner WPM-2008A2

Brugermanual
Tak fordi du har købt vores WPM-2008A2 kabelaftrækkende krimpmaskine.
Før man bruger maskinen, skal brugeren læse brugermanualen grundigt og være opmærksom på sikkerheden. Brug venligst maskinen korrekt. Forkert betjening vil medføre overraskende problemer eller forkorte produktets levetid, hvilket sænker funktionerne. Derfor bedes du være opmærksom.
Bemærk:
1. Formålet med denne manual er at informere operatøren om de grundlæggende standarder, og venligst overholde dem under brug eller vedligeholdelse af maskinen.
2. Brugere skal kun bruge, reparere og vedligeholde denne maskine, efter fuldt ud at have forstået indholdet af denne brugermanual, før de kan bruge maskinen.
3. Maskinen kan kun installeres af det berettigede personale.
4. Følg følgende instruktioner til enhver tid; hvis manualen ikke forstås, bedes du konsultere producenten.
5. For at få maskinen til at fungere stabilt og normalt anbefaler vi, at kunden bruger en Mano Stat-strømforsyning.
6. Anvendelse af passende forsyningslinjer og god jordforbindelse anbefales.
7. Venligst aflever denne brugermanual til næste ejer sammen med maskinen, hvis maskinen overføres til andre.
8. Placer venligst denne bog, hvor den kan nås når som helst, så den kan bruges i lang tid.

Garanti:
1. WPM-2008A2 Stripping & Terminal Crimping Machines garantiperiode er 12 måneder fra forsendelsesdagen.
2. Garantiklausulerne omfatter ikke skader som følge af fald, udbedring og forbedring, forkert installation eller utilstrækkelig brug, driftsfejl eller maskinfejl.
3. Transport- og pakkeomkostninger betales af kunden.

1. Generelt sikre regler

Følgende "farlig", "advarsel", "opmærksomhed" og "reference" defineres som følger:

Farlige: farlige omstændigheder, hvor forkert handling vil medføre, at personalet dør eller får en alvorlig skade.
Advarsel: farlige omstændigheder, hvor den forkerte operation vil medføre, at personen får en alvorlig eller let skade.
Opmærksomhed: farlige omstændigheder, hvor forkert betjening vil medføre, at personen får en mindre skade eller beskadiger genstandene.
Reference: advarsler om betjening og vedligeholdelse.

Venligst overhold advarselspunkterne, som denne bog indeholder.

1-1 Forsigtigheder før installation

Opmærksomhed
Læs venligst denne bog grundigt før installation og drift af maskinen.

Opmærksomhed maskinarbejdsmiljø instruktion
1. Lad udstyret arbejde i et miljø, der er rent, uden støv, uden ætsende kemikalier og uden stærk interferens fra elektromagnetismefeltet. Placer det ikke i et meget koldt eller meget varmt miljø. Hold god ventilation.
2. Elektrisk spænding, frekvensafvigelse. (0. 95~1. 05 AC 220 V, 0. 99~1. 01 50 Hz )
3. Anvendelsen af appropriativ strømforsyning med ledninger og god jordforbindelse.
4. Hvis du ikke bruger maskinen i lang tid, bedes du slukke for den fulde strømforsyning og trække strømforsyningen ud.
5. Arbejdsmiljøtemperatur (5-40 °C)
6. Arbejdsmiljøets fugtighed (<=50% @40 °C eller 90% @20 °C)
7. Temperatur i transport- og opbevaringsmiljøet (lang tid: 25 ° C~55 °C / kort tid: 70 ° C).
1-2 Advarsler før kørsel

Opmærksomhed
Meddelelse
1. Denne maskine er det professionelle udstyr til at behandle bushing, der bruges i felter som biler, apparater og kommunikation osv. Dette udstyr kan implementere funktionerne automatisk fodring, måling og test.

Opmærksomhed Meddelelse
2. Brugere vil aldrig få lov til at omdanne maskinens mekanismer eller elektriske kredsløb osv., da det vil forårsage uorden, at udstyret ikke kan udføre en normal funktion eller endda forårsage skader på menneskekroppen, som ikke kan forudsiges.
3. Brugere bør ikke fjerne sikkerhedsanordningen eller bagdækslet eller ændre placeringen af installationen.
4. Brugeren må ikke bære løst tøj eller personlig udsmykning; ellers vil han lide af alle sår på grund af at røre ved toppen af maskinen.

1-3 Advarsel under løb

Opmærksomhed
Sikkerhedsforanstaltninger
1. Skærekniven og rullen er i gang, når maskinen kører. Så stræk helt sikkert manualen eller fingeren ind i forbindelsesboksen eller beskyttelsesdækslet, så den rører skærekniven eller rollatoren for at undgå unødvendig fare.
2. at røre ved enhver elektrisk del for at undgå elektrisk stød. Kun professionelt personale kan åbne dækslet for at udføre vedligeholdelse.
3. maskinens vægt er omkring 100 kg. At flytte det kan være farligt!

Opmærksomhed 4. Når du arbejder på skæreholderen eller bladet, sluk strømforsyningen og træk strømforsyningen ud. Og sæt ikke manualen eller fingeren ind i beskyttelsen for at forhindre, at bladet sårer fingeren.
5. Når du udskifter det bearbejdede materiale, bedes du slukke strømforsyningen og trække strømforsyningsstikket ud.
6. Når du fjerner affaldet inde i skærekniven, sluk for powerplay, træk strømforsyningsstikket ud og brug et manuelt værktøj til at gøre det.

1-4 Reparation og vedligeholdelse

Opmærksomhed
1. Træk venligst strømkablet ud, mens du bærer elnettet, tjek osv. Venligst fortsæt ikke nogen operation, mens strømmen er tændt, for at undgå elektrisk stød.
2. Når du udskifter skæreholderen eller andre mekaniske dele, sluk strømforsyningen og træk strømforsyningsstikket ud for at forhindre, at klingen sårer fingeren og undgå elektrisk stød.
3. Når processen lige er afsluttet, er motortemperaturen stadig meget høj, så du bør ikke røre ved den.
Under hele maskinens arbejdsproces, især når den lige er startet, må du ikke bære handsker under driften, for at forhindre, at handskerne bliver trukket ind. Farligt!

2. Introduktion
Maskinen anvender avanceret elektronisk styreteknologi med et højpræcisionsstyremodul og transmissionsmekanisme, som hjælper med at strippe og krimpe på én gang samt med lav støj, lavt strømforbrug, høj effektivitet osv. For ekstremt tynd ledning har behandlingen af multi-core skærmet ledning en tydelig effekt. Ledningsområdet er AWG 18-36.
Maskinens trådaftrækning drives af cylindertransmissionen med høj hastighed og præcis position. Ved at bruge vakuumsugningstilstand er Waste rent, praktisk og enkelt. Pressen drives af en gearreducer, og trykket er meget præcist. For en uerfaren eller dygtig operatør kan maskinen justeres ved at ændre gasventilens samlede hastighed for at tilpasse den til operatørens færdigheder.
Vores mål er, at det effektivt kan reducere arbejdsprocessen, mindske arbejdets vanskeligheder og forbedre arbejdsdygtigheden. Endelig ønsker vi at gøre fremskridt sammen med kolleger fra alle.

3. Specifikationer og funktionsparametre
Model WPM-2008A2
Crimping kapacitet 14,7 kN
Slaglængde 30 mm
Effekt AC220V ±10 %, 50Hz
motor 1φ 230V 250W 4P
behandling Ledningsområde AWG36~16
Hovedkropsdimensioner 375 mm x 365 mm x 435 mm
Vægt ca. 88 kg
4. Justering
4-1 Justering af terminalapplikatoren: fjern applikatoren, juster terminalen og skæresædet, juster terminalens bagfødder og kernekant, og juster derefter fødelængden.
4-2 Trykjustering: 【manu/auto】 nøgleindikatorlys i rød tilstand, tryk direkte på op/ned-tasten, juster trykhøjden gentagne gange indtil kravene. Under justeringen bekræft venligst, at den manuelle trykluftkontakt (manuel ventil) er lukket. Tryk 【manu/auto】-tasten, når slaget er mere end halvt, lyset er grønt, og træd på pedalen, så kan slaget automatisk nulstilles (tilbage til udgangspunktet).
4-3 Justering af skæredybde og længde: Juster skruerne efter figur (1) (3), få den rigtige position, og spænd derefter fastgørelseskruen, og test 【klemmen/skæringen】-tasten.
4-4 Fastklemjustering: Justér positionsskruen efter figur (2), få den rigtige position, og spænd derefter fastgørelsesskruen, og test 【klemme/skæring】-nøglen.
4-5 Justering af skæreposition og terminalplacering, løsn stillskruen efter figur (3), få den rigtige position, og spænd derefter fastgørelseskruen, test 【strip】-tasten.
4-6 Test 【test】-nøglen.
4-7 Tryk på tasten, indikatorlyset er grønt, og træd panelet for at aktivere maskinen

5. Tastatur

【clear】: For at nulstille tælleren. I arbejdstilstand for at rydde den nuværende optælling.
【op】I manuel tilstand, hæv slide-højden
【ned】I manuel tilstand, sænk slide-højden
【sæt】Vælg parameteren til at ændre, sæt OK før du forlader fabrikken.
【manu/auto】Manu-tilstand til justering, auto-tilstand til at køre maskinen.
【klemme/klip】Lås klemmen uafhængigt eller klip en vie under justering.
【strip】Uafhængigt bevæge sig baglæns under justering.
【test】Fjern ledningen uafhængigt under justering
【tænd eller sluk】tænd eller sluk
【lys】lys tænd eller sluk
【motor】motor start eller stop
【strip】stripping funktion til eller fra.
Når der kun er brug for krimpfunktion, bekræft venligst, at den trykluft manuelle kontakt
(manuel ventil) er i nærheden og tilslut luftkilden. Når både motor og strip er
tændt, kan trinfodspanelet drive maskinen med afisolerings- og krimpningsfunktioner.

6. Advarsel om krimpningsprocessen

: Sluk venligst for tænd/sluk-kontakten, før fingeren sættes i applikatoren. Den tomgangskrimpning og kontinuerlige krimpning vil beskadige klingen, vær venlig at være opmærksom.

Se venligst følgende varer før operationen, og foretag en periodisk kontrol af de forarbejdede produkter.
6-1 For at måle kernens krimpehøjde
6-1-1 Brug mikrometeren for kernekrimpningens højde.

Fig. 6.1 For at måle kernekrimpningshøjden

6-1-2 For at måle isoleringshøjden
Ifølge terminalspecifikationerne anvendes metoden samme som for kernehøjdemåling.
Hvis der ikke er nogen specifikation, fold den elektriske ledning som vist i diagrammet nedenfor; krympehøjden på isoleringen skal sikre, at isoleringen ikke afviger.
Men bemærk venligst:
Efter krimpning, lad ikke terminalen skade ledningskernen.

Fig. 6.2 For at måle klemmeisoleringshøjden
6-2 Elektrisk ledning og klemmeposition
6-2-1 At føre ledningen for dybt forårsager dårlig krimpning.
Lederen kan ikke ses

6-2-2 At føre for lidt strømledning forårsager dårlig krimpning.
Harpiksen kan ikke ses.

Hovedudseendet er dårligt.

6-3 Terminal deformation er dårlig
6-3-1 Der er ikke en lille hævning bagpå.

trådskæring

6-3-2Terminal øvre og nedre buevinkel for stor

6-3-3Terminal venstre/højre dreje er for stor

6-3-4Terminal bølgende for stor

6-3-5Terminalens burring for meget

6-3-6Den krimpende overflade med ar

Ar, fordybninger

7. Reparation og vedligeholdelse
1. Rengør maskinen og hold den ofte ren.
2. Giv maskinen en skydemaskine og tangent-slipgruppe regelmæssigt ind i smøreolien.
3. Træk vand regelmæssigt ind i luftfilteret.
4. Rens dagligt rester af hudstriber i linjen.
5. Tjek regelmæssigt maskindelene, skruen løs og forstærkning rettidig.

Scan to Chat

🤖 AI Assistant

Welcome! Ask me anything about our machines.

End Chat & Send Transcript

Semi-automatisk Tråd Folding and Labeling Maskine JW-T107

Pneumatisk Håndholdt Terminalkrympning Værktøj for Cold-Press Connections JW-25M

Automatisk Tape Viklemaskine JW-850C

Vertical Cloth Viklemaskine JW-25W

Tape Viklemaskine + Dobbelt-Side Tråd Drawing JW-303KL-1m

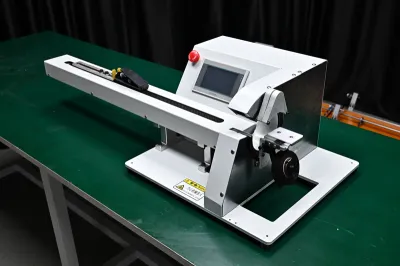

Adhesive Tapeindpakning Maskine with Enkelt-Side Tråd Pulling JW-303K-1.0m
