Auto Cutting Coiling Enlacing Maskine ACE0001
Auto Cutting Coiling Enlacing Maskine ACE0001 Thumb

Auto Cutting Coiling Enlacing Maskine ACE0001

  • Model nr: ACE0001

  • Specifikationer

    Automatisk skærende coiling Enlacing Machine
    Filamentdiameter: 1,0~5,0 mm
    Fødehastighed: ≤2,0 m/s
    Coiling inradium: 70~100 mm
    Coiling længde: 5~30 m
    Produktionshastighed: 2~5 stk/min (baseret 15 m længde)
    Operatør påkrævet: 1 person (kan betjene 2~4 enheder)
    Maskinens længde: 1350 mm
    Maskinens bredde: 650 mm
    Maskinens højde: 1700 mm
    Maskinens vægt: ca. 300 kg
    Strømforsyning: 1-faset AC 220V 50Hz 2Kw
    Trykluft: 0,4~0,6 Mpa1 m3/t
  • Forespørgsel nu


Automatisk Skære Coiling & Enlacing Machine ACE0001
MASKINKARAKTERISTISK
ACE0001 Automatisk vikling og tilslutningsmaskine anvendes hovedsageligt til at skære fast længde, vikling og indbinding af plastfilament, såsom græstrimmeline og nylonmonofilament. Maskinen kan automatisk skære, vikle, indflette plastfilament og aflade produkter via parameterindstilling og PLC-system, som er lavt manuelt og har høj produktionskapacitet. Der kræves én person til at betjene maskinen, og produktionen kan opnås ved at levere elektricitet og trykluft.
1. Menneske-maskine-grænseflade på touchskærm; central kontrol; bekvemt drift; parameterindstilling; Visuel visning.
2. Ifølge indstillingsparameteren kan maskinen automatisk matche driften og tælle outputtet under PLC-systemet.
3. Fotoelektrisk detektionssystem kan automatisk opdage manglende, spildende og ingen ledninger og alarmen og stoppe produktionen.
4. Fuldstændig alarm- og sikkerhedsbeskyttelsesfunktion; Dobbelt beskyttelse af elektricitet og maskineri, hvilket er sikkert og pålideligt.
MASKINKONFIGURATION
1. Fodringsmodul.
2. Skæremodul.
3. Spolingsmodul.
4. Tilslutningsmodul.
5. Transponeringsmodul.
6. Rammemodul.
7. Program og elektrisk styresystem.
PRINCIPPET OM MASKINEN, DER KØRER
1. Fødemodulet fører ledning gennem præcisionshjul, der drives af en trinmotor.
2. Skæremodulet skærer tråd gennem en legeringsskærer, der styres af lineær føring og drives af cylinderen.
3. Spolingsmodul drevet af trinmotor og tilpasningsfremkaldelse, vikling og drejebevægelse.
4. Indslutningsmodul drevet af trinmotor og indfletter produktet i dobbeltstationen.
Fremlagt teknisk tegning
1. Betjeningsmanual.
2. Maskinsamlingstegning.
3. Pneumatisk og kontroltegning.
4. Elektrisk og kontroltegning.
5. Liste over reservedele og sliddele.

Maskine Grundparameter
filamentdiameter: 1,0~5,0 mm
Fodringshastighed: ≤2,0 m/s
Coiling inradium: 70~100 mm
Coiling length: 5~30 m
Produktionshastighed: 2~5 stk/min (baseret 15 m)
Operatør påkrævet: 1 person (kan betjene 2~4 enheder)
Maskinens længde: 1350 mm
Maskinens bredde: 650 mm
Maskinens højde: 1700 mm
Maskinens vægt: ca. 300 kg
Strømforsyning: 1-faset AC 220V 50Hz 2Kw
Trykluft: 0,4~0,6 Mpa1 m3/t
Auto Cutting Coiling Enlacing Machine ACE0001

Send os dit spørgsmål om dette produkt

Verification Code Image

Relaterede produkter

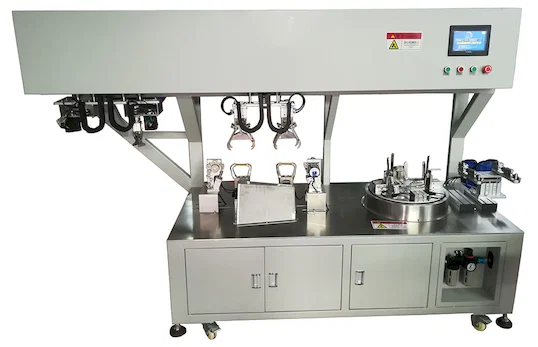

Automatisk Coiling Binding Maskine WPM-RT-82T
